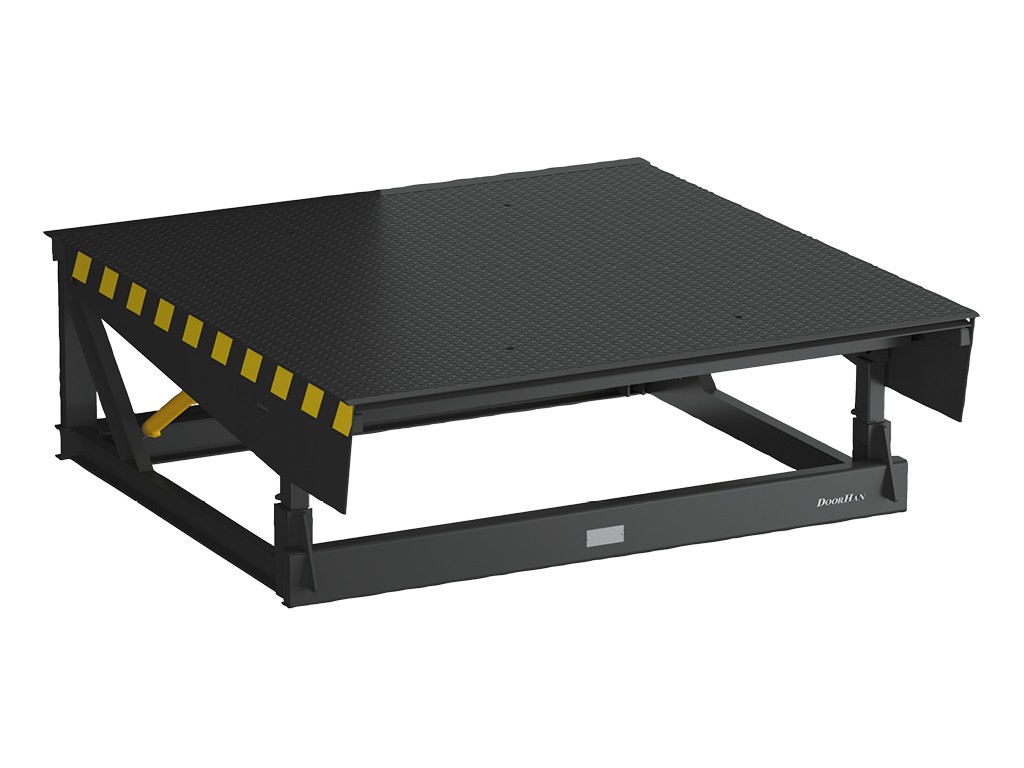

Доковый уравнитель (или уравнительная платформа) — это устройство, которое соединяет погрузочную рампу склада и кузов грузового автомобиля. Оно компенсирует разницу в высоте между полом склада и полом фургона, создавая ровный и безопасный мост для погрузчиков. Без него вилочные погрузчики и рохли не могут заехать в машину, а риск падения и травм многократно возрастает. В этой статье разберём, какие бывают уравнительные платформы, на что обращать внимание при выборе и как обеспечить их безопасную эксплуатацию. Пример качественного оборудования — уравнительная платформа с выдвижной аппарелью, но общие принципы подходят для любого производителя.
В этой статье я расскажу о видах доковых уравнителей, ключевых параметрах (грузоподъёмность, диапазон регулировки, тип аппарели), правилах безопасности и техническом обслуживании.
Что такое уравнительная платформа и зачем она нужна
Уравнительная платформа (доковый уравнитель, доклевеллер) — это механическое или гидравлическое устройство, монтируемое в проём погрузочной рампы. Его основная задача — ликвидировать перепад высот между полом склада и кузовом автомобиля, который может составлять от -300 мм (кузов ниже пола) до +300 мм (кузов выше пола). Без уравнителя погрузчик или рохля не могут заехать в фургон, а если и заезжают, то есть высокий риск опрокидывания. Уравнитель также компенсирует наклон кузова при разгрузке (например, когда машина «проседает» на рессорах).
Основные типы уравнителей: механические (пружинные), гидравлические (с электроприводом) и стационарные платформы с выдвижной или откидной аппарелью. Механические дешевле, но требуют физического усилия при подъёме и фиксации. Гидравлические управляются с пульта, безопаснее и удобнее, но дороже. Также бывают передвижные рампа (мобильные аппарели) для необорудованных складов.
Как работает уравнительная платформа с выдвижной аппарелью
Платформа устанавливается в проёме ворот погрузочной секции. Когда автомобиль задним ходом подъезжает к рампе, оператор активирует механизм. Аппарель (платформа) выдвигается или поднимается, затем опускается на пол кузова. В случае с выдвижной аппарелью, она сначала выдвигается вперёд, а затем опускается на грузовик. Такой тип удобен при большой разнице в высотах и для машин с высокими бортами. Некоторые модели имеют гидравлический привод, который автоматически поднимает и опускает платформу по нажатию кнопки. Безопасность обеспечивается противооткатными упорами для колёс автомобиля и блокировкой, которая не позволяет платформе опуститься, если машина отъедет.
Важно, чтобы аппарель заходила в кузов не менее чем на 100 мм по всей ширине. Иначе погрузчик может провалиться в щель между аппарелью и бортом.
Виды уравнителей по типу привода
Механические уравнители (пружинные) — оператор поднимает платформу рычагом или ногой, пружины помогают. При опускании платформа под весом погрузчика садится на кузов. Плюсы: низкая цена, не нужна гидравлика и электричество. Минусы: требует физической силы, медленнее, хуже подходит для частого использования. Гидравлические уравнители — управляются кнопкой или джойстиком с пульта. Маслостанция создаёт давление, платформа поднимается и опускается плавно. Плюсы: удобство, безопасность, высокая скорость работы. Минусы: дороже, требует периодического обслуживания гидравлики. Пневматические (реже) — используют сжатый воздух, но чувствительны к перепадам давления и температуре.
Для складов с интенсивной погрузкой (20+ машин в день) гидравлика оправдана. Для редкой погрузки (1-2 машины в день) можно ставить механический уравнитель.
Ключевые параметры выбора
Первый — грузоподъёмность. Измеряется в тоннах и показывает максимальную нагрузку на платформу. Для погрузчиков с надувными колёсами точечная нагрузка невелика, и грузоподъёмность 6-10 тонн достаточно. Для ричтраков и штабелёров на полиуретановых колёсах (жёстких) точечная нагрузка выше, нужны усиленные платформы. Второй — ширина и длина аппарели. Ширина должна соответствовать ширине проёма ворот (обычно 1800-2400 мм), длина — компенсировать максимальный перепад высот и глубину кузова. Стандартная длина 2000-3500 мм. Третий — диапазон регулировки по высоте. Платформа должна перекрывать перепад от -300 до +300 мм (относительно пола склада). Если кузов выше или ниже, нужна специальная модель или мобильная рампа. Четвёртый — тип управления (кнопочный пульт, джойстик, радиоуправление). Радиоуправление удобно, когда оператор находится внутри фуры.
Пятый — наличие гребневидной поверхности (рифление) для предотвращения скольжения. Шестой — откидные боковые упоры (фартуки), предотвращающие падение колёс погрузчика с края. Седьмой — гидравлический замок, фиксирующий платформу в поднятом положении при проведении ТО.
Требования безопасности при эксплуатации
Перед началом работы убедитесь, что автомобиль зафиксирован противооткатными башмаками (колёсными упорами). Ворота должны быть полностью открыты, иначе платформа может их повредить. Во время подъёма и опускания платформы рядом не должно быть людей и грузов. После того как аппарель легла на кузов, проверьте, что её край зашёл в фургон минимум на 100 мм по всей ширине. Только после этого начинайте погрузку. Если автомобиль имеет пневмоподвеску или сильно проседает, регулировку высоты нужно повторять в процессе разгрузки. Блок управления должен располагаться в зоне видимости оператора, чтобы он мог контролировать процесс.
Запрещается использовать платформу для подъёма людей или в качестве подъёмника грузов (это не подъёмник!). Также запрещается превышать грузоподъёмность и загружать платформу неравномерно (в одну сторону). При появлении неисправностей (заклинивание, утечка масла, трещины) немедленно остановите работу и вызовите сервисную службу.
Обслуживание и ремонт
Для бесперебойной работы уравнительной платформы необходимо регулярное техническое обслуживание. Частота: ежемесячный визуальный осмотр, ежегодное профессиональное ТО. Что проверять: состояние гидравлических шлангов (нет ли трещин и утечек), уровень масла в гидробаке, крепление платформы к полу и стенам, работу подъёмного механизма, состояние гребневидной поверхности (не стёрлась ли), работу датчиков конечного положения. Смазывать шарниры и направляющие нужно специальной смазкой (не солидолом). Электрические компоненты проверяют на отсутствие коррозии и ослабших контактов. Раз в 2-3 года рекомендуется менять гидравлическое масло и фильтры.
При поломке (платформа не поднимается или не опускается) сначала проверьте предохранители и наличие питания. Если гидравлика работает, но платформа не двигается — возможно, заклинило механизм. Самостоятельный ремонт гидравлики небезопасен (высокое давление), доверяйте его сертифицированным специалистам.
- Механический уравнитель — для складов с низкой интенсивностью (до 5 машин в день).
- Гидравлический уравнитель — для высокой интенсивности, удобства и безопасности.
- Грузоподъёмность: 6-10 тонн для обычных погрузчиков, 10-15 тонн для тяжёлой техники.
- Диапазон регулировки: от -300 до +300 мм (стандарт).
- Ширина аппарели: под ширину проёма ворот (1800-2400 мм).
- Аппарель должна заходить в кузов не менее чем на 100 мм.
- Колёсные упоры (башмаки) обязательны для фиксации автомобиля.
- Регулярное ТО — залог долгой и безопасной работы.
Когда нужна уравнительная платформа, а когда можно обойтись без неё
Если погрузка/разгрузка ведётся с уровня земли (например, через боковые ворота или при помощи автопогрузчика с длинными вилами), уравнитель не нужен. Также если склад имеет рампу с нулевым перепадом и автомобили подъезжают точно в уровень, можно использовать обычные откидные аппарели (более дешёвые). Но в большинстве складов разница в высоте между полом и фургоном составляет 100-300 мм из-за проседания рессор, ширины борта или высоты пандуса. В таких случаях уравнительная платформа обязательна по требованиям охраны труда (риск падения погрузчика с высоты). Также для ричтраков и штабелёров с жёсткими колёсами перепад даже в 50 мм уже опасен, поэтому нужна платформа с высокой точечной нагрузкой (6,5 Н/мм²).
Перед покупкой проконсультируйтесь со специалистом, который проведёт замеры проёма, оценит парк погрузчиков и интенсивность работы.
Заключение
Уравнительная платформа — это не роскошь, а необходимость для безопасной и эффективной погрузки на складе. Выбирайте тип (механический или гидравлический) в зависимости от интенсивности работ, грузоподъёмность — по массе ваших погрузчиков. Не забывайте о колёсных упорах, регулярном ТО и обучении персонала. Инвестиция в качественную платформу окупается снижением травматизма, простоев и повреждений техники. Помните: безопасность прежде всего.
