В промышленных трубопроводах для перекрытия потока жидкости, газа или пара используются различные типы запорной арматуры. Один из самых популярных и удобных видов — затвор межфланцевый. Он компактнее задвижек, легче и быстрее монтируется. Для инженерных систем это стало стандартным решением. В статье разберём, как устроен межфланцевый затвор, какие бывают виды, из каких материалов изготавливают, как правильно выбрать и на что обратить внимание при покупке. Больше информации можно получить на сайте затвор межфланцевый.
Устройство и принцип работы межфланцевого затвора

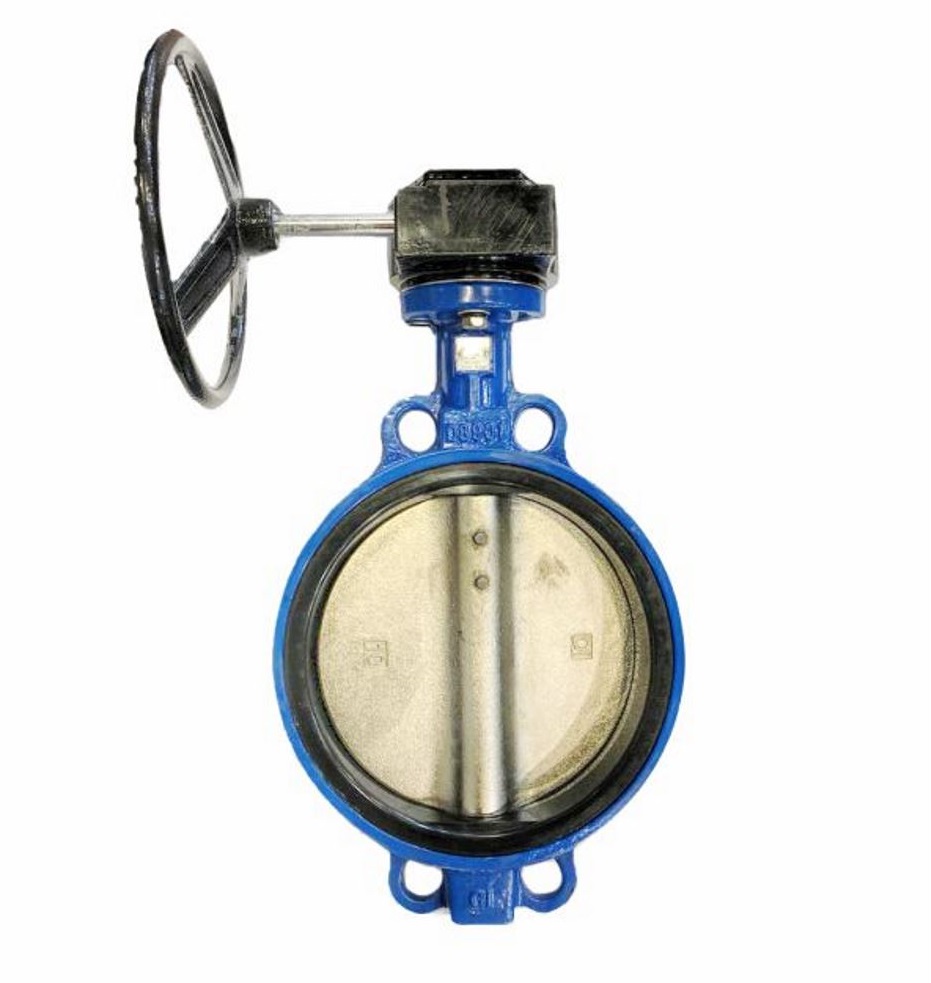

Межфланцевый затвор (поворотный диск) — это трубопроводная арматура, в которой запирающий элемент выполнен в виде диска, вращающегося вокруг оси, перпендикулярной потоку. В открытом положении диск расположен параллельно потоку и почти не создаёт сопротивления. В закрытом — повёрнут поперёк и перекрывает сечение трубы с помощью уплотнительного кольца (седла). Герметичность обеспечивается либо за счёт эластичности седла (мягкий уплотнитель), либо за счёт металлического контакта (металл-металл).
Основные элементы корпус (литой или сварной), диск, уплотнительное седло, шток и рукоятка/редуктор/привод. Герметичность между фланцами трубопровода обеспечивается тем, что корпус зажимается между двумя фланцами с помощью шпилек и гаек (отсюда название — межфланцевый). Уплотнение корпуса с фланцами достигается за счёт прокладок или специальных канавок в конструкции.
Конструктивные особенности и виды
По типу уплотнения в корпусе различают затворы с мягким и с металлическим уплотнением. С мягким уплотнением (резина, EPDM, NBR, PTFE, Viton) предназначены для воды, воздуха, слабоагрессивных сред при температуре до +80°C. Они обеспечивают нулевую утечку, но чувствительны к высоким температурам и агрессивной химии. С металлическим уплотнением (нержавейка по нержавейке или с наплавкой стеллитом) работают с паром, газом, нефтепродуктами при температурах до +400°C и давлениях до PN100. Утечки при металлическом уплотнении допускаются, но минимальны.
По типу привода: ручной (рычаг или червячный редуктор), пневматический (с поворотным пневмоцилиндром), электрический (с электроприводом) и гидравлический. Для диаметров до 100 мм обычно используют рукоятку-бабочку, от 100 до 300 мм — червячный редуктор с маховиком, свыше 300 мм — электропривод.
Материалы корпуса и диска
Корпус чаще всего делают из серого чугуна (GG25) — для воды и неагрессивных сред, при ограниченном бюджете. Из сфероидального графита (ductile iron, GGG40) — более прочный и вязкий, для повышенных нагрузок. Из литой или кованой стали (WCB, LCB, SS316) — для пара, газа, химических сред. Из нержавеющей стали (CF8, CF8M) — для пищевых, фармацевтических и агрессивных сред. Диск может быть из того же материала, что и корпус, или с покрытием: нейрил (никелирование), хромирование, эпоксидное покрытие, PTFE (тефлон).
Уплотнительное кольцо (седло) может быть в виде резиновой манжеты, запрессованной в корпус, или съёмным (для ремонта). Для агрессивных сред используют PTFE или Viton.
Выбор межфланцевого затвора по параметрам
Главные параметры выбора: давление (PN — номинальное давление в барах, например PN10, PN16, PN25), температура среды, тип среды (вода, пар, кислота, нефть), условный проход (DN — диаметр в мм), материал корпуса и уплотнения, тип привода, требования к герметичности. Неправильный выбор по температуре или химической стойкости может привести к разрушению уплотнения и аварии.
Для систем водоснабжения и отопления в зданиях подходят затворы из чугуна с мягким уплотнением EPDM на PN16. Для пищевой промышленности — из нержавейки с PTFE-уплотнением. Для пара и газа — из литой стали с металлическим уплотнением, класс герметичности по ANSI класс IV или V. Обязательно проверяйте сертификаты соответствия (ТР ТС, ГОСТ Р).
Диаметр и момент закрытия
Диапазон диаметров межфланцевых затворов: от DN15 до DN1200 и выше. Чем больше диаметр, тем больше момент на штоке, необходимый для поворота диска. Для ручного управления на больших диаметрах потребуется червячный редуктор с передаточным отношением 20:1 или 30:1. Для пневмопривода рассчитывают требуемый крутящий момент с учётом перепада давления на диске. Важно: при разнице давлений до и после затвора (например, насос отключился) момент закрытия может быть намного выше, чем при равном давлении. Это учитывайте при выборе привода.
Также важно правильно подобрать частоту вращения: для ручного 10-30 оборотов до закрытия, для пневмоцилиндра — доли секунды, что может вызвать гидроудар. Если гидроудар недопустим, ставьте электропривод с плавным закрытием или пневмоцилиндр с дросселем.
Стандарты и сертификаты
На межфланцевые затворы действуют международные и российские стандарты. По конструкции: ISO 5752 (межфланцевые размеры), API 609 (для нефтегазовой отрасли), EN 593 (европейский). По присоединению: фланцы по ГОСТ 33259 или DIN/ANSI. По испытаниям: ISO 5208 (герметичность). Обязательно требуйте паспорт с результатами испытаний (гидравлического на прочность и герметичность). Для работы на опасных объектах необходима лицензия Ростехнадзора на изготовление.
В РФ распространены затворы по ТУ производителя, но для ответственных трубопроводов лучше брать сертифицированные по ГОСТ. Самые надёжные — европейские и американские бренды (Bray, Avk, Tyco, KSB), но дорогие. Китайские и российские заметно дешевле, но ресурс и качество литья могут быть хуже.
Монтаж и эксплуатация межфланцевого затвора
Монтаж прост: затвор вставляется между фланцами трубопровода, центрируется, затем шпильки затягиваются крест-накрест с требуемым усилием (обычно 100-400 Нм в зависимости от диаметра). Важно не перетянуть, иначе деформируется корпус, и диск заклинит. Перед установкой убедитесь, что внутренняя полость чистая, фланцы параллельны. Устанавливайте затвор в положении «закрыто», чтобы не повредить диск при затяжке. Обязательно используйте прокладки (паронит, фторопласт) между фланцами и корпусом затвора, если производитель не предусмотрел встроенные резиновые кольца.
При эксплуатации не прилагайте чрезмерных усилий к рукоятке (не используйте удлинители). Если затвор не закрывается, вероятно, застряла посторонняя частица или повреждено седло. Не пытайтесь сорвать — разберите и прочистите. Для пневмо- и электроприводов следите за герметичностью соединений и смазкой червячной пары раз в полгода.
Возможные неисправности и ремонт
- Протечка в закрытом положении: износ седла или повреждение диска. Требуется замена резинового кольца или шлифовка диска.
- Затруднённый ход: заклинило шпиндель, попала грязь между диском и корпусом. Разобрать, прочистить, смазать.
- Внешняя протечка по штоку: износ сальниковой набивки или уплотнительного кольца (для затворов с сальником). Подтянуть сальник или заменить кольцо.
- Не срабатывает привод: нет питания, перегорело реле, замерзла вода в пневмолинии (зимой). Диагностировать электрику или продуть линию антифризом.
Большинство мелких поломок устраняется на месте, но капитальный ремонт (замена седла или шлифовка диска) лучше доверить специализированному сервису.
Стоимость и как сэкономить
Цена межфланцевого затвора зависит от диаметра, материала и производителя. Примерные цены (руб, 2025 год): DN50 чугун/EPDM ручной — 2000-4000 руб; DN100 чугун — 5000-8000 руб; DN150 стальной с металлуплотнением — 20000-35000 руб; DN300 с электроприводом — 150000-300000 руб. Экономить можно выбирая менее дорогой материал, если среда позволяет (например, чугун вместо стали для холодной воды). Также заказывая без привода и докупая его отдельно. Но не экономьте на уплотнениях для агрессивных сред — резина разбухает и вытекает, замена обойдётся дороже.
При оптовой закупке (от 10 штук) скидка может достигать 20-30%. Также можно рассмотреть б/у затворы со складов ликвидации, но тщательно проверять состояние седла и корпуса.
Применение в различных отраслях
Межфланцевые затворы применяются везде, где нужно быстро и часто перекрывать поток: в системах водоснабжения и водоотведения (очистные сооружения, насосные станции), в отоплении и тепловых сетях (до 120°C), в химической промышленности (кислоты, щёлочи), в пищевой и фармацевтике (нержавейка, PTFE), в нефтегазовой отрасли (трубопроводы нефти и газа), в судостроении и энергетике. Их массово ставят в пожарных системах, орошении, системах вентиляции (для воздуха).
Преимущества: компактность (в 3-5 раз короче задвижек), маленький вес (удобно монтировать одному человеку), низкое гидравлическое сопротивление, быстрый ход «открыто-закрыто» (90°), возможность автоматизации, ремонтопригодность. Недостатки: ограничение по давлению (обычно до PN25, редко до PN40), чувствительность к загрязнениям (крупные твёрдые частицы могут заклинить диск). Для абразивных сред (песок, руда) используют специальные затворы с защитой кромок диска.
Заключение
Межфланцевый поворотный затвор — отличный выбор для большинства трубопроводных систем, где не требуется высокое давление и есть риск засорения. Он прост в монтаже, доступен по цене и надёжен при правильной эксплуатации. Главное при выборе — учесть давление, температуру и химический состав среды, а также материал уплотнения. Приобретайте продукцию у проверенных поставщиков с сертификатами, и затвор прослужит вам десятки лет. Не забывайте о регулярном обслуживании и своевременной замене седла. Удачных проектов!
